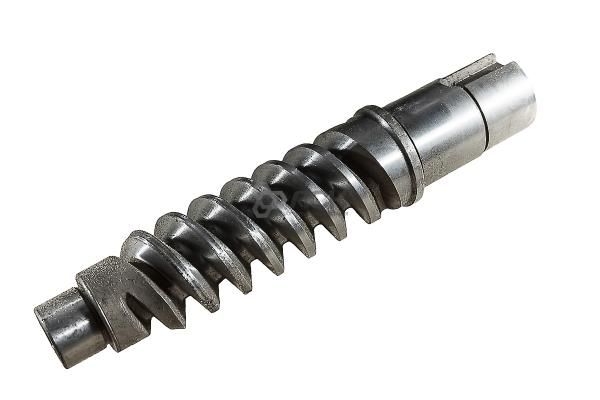

Технология изготовления червячного вала

Червячный вал — это ключевой элемент червячного редуктора, передающий движение между скрещивающимися валами. Именно он, находясь в зацеплении с червячным колесом, обеспечивает высокое передаточное отношение, компактность и плавность хода механизма.

Однако эти преимущества напрямую зависят от качества изготовления. Малейшие отклонения в геометрии витков приводят к повышенному износу, шуму, потере КПД и выходу из строя всего узла. Поэтому технология производства червячного вала — это сложный, многоступенчатый процесс, требующий высокой точности и строгого контроля на каждом этапе.

В нашей статье мы рассмотрим весь технологический процесс его изготовления.

Содержание

• Выбор материала
• Подготовка заготовки
• Черновая механическая обработка
• Термообработка
• Чистовая механическая обработка
• Нарезание червячной резьбы
• Контроль качества
• Частые дефекты и способы их избежать
• Заключение

1. Выбор материала

Выбор материала обусловлен необходимостью сочетания высокой прочности тела вала и износостойкости его витков. Наиболее распространены стали:

• Углеродистые качественные стали (сталь 45 или 50). Применяются для валов, работающих в условиях умеренных нагрузок. После нормализации или улучшения (закалка + высокий отпуск) достигается твердость поверхности витка в районе 28-35 HRC (Hardness Rockwell C – значение твёрдости по шкале Роквелла).
• Легированные стали (40Х, 40ХН, 35ХМ, 20ХН3А). Используются для высоконагруженных и ответственных редукторов. Для достижения максимальной износостойкости применяются цементуемые (например, 20ХН3А) или азотируемые (например, 38Х2МЮА) стали, которые позволяют получить твердую поверхность при вязкой сердцевине.

2. Подготовка заготовки

Исходной заготовкой обычно служит:

• Калиброванный прокат (пруток) — для валов небольших размеров.
• Поовка — для валов средних и крупных размеров. Ковка улучшает механические свойства металла, формируя благоприятную макроструктуру волокон.
• Штамповка — для массового производства, обеспечивает высокую точность формы заготовки и минимизирует припуски на обработку.

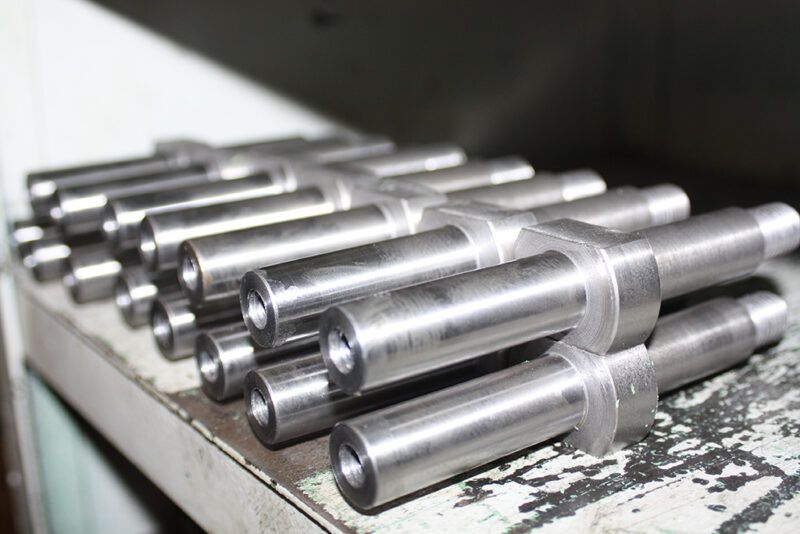

3. Черновая механическая обработка

На токарных станках заготовке придается базовая форма: обтачиваются опорные шейки (под подшипники), участки под уплотнения и нарезание резьбы, торцы. Важно обеспечить точное центрование и минимальное радиальное биение, так как это основа для всех последующих операций.

4. Термообработка

Вид термообработки зависит от выбранного материала и требуемых конечных свойств:

• Закалка + высокий отпуск. Проводится для сталей 45, 40Х с целью получения высокой прочности и вязкости сердцевины вала (твердость 269-302 HB).
• Поверхностная закалка ТВЧ (токами высокой частоты). Применяется для сталей 45, 40Х. Закаливается только поверхность витков, что позволяет совместить высокую поверхностную твердость (50-58 HRC) с вязкой сердцевиной.
• Цементация (науглероживание). Используется для низкоуглеродистых легированных сталей (20ХН3А). Вал насыщается углеродом на глубину 1-2 мм с последующей закалкой. Дает очень твердую (58-63 HRC) и износостойкую поверхность.
• Азотирование. Насыщение поверхности азотом. Обеспечивает наивысшую твердость (до 72 HRC) и износостойкость с минимальными деформациями.

5. Чистовая механическая обработка

После термообработки вал часто "ведет", поэтому опорные шейки и посадочные места подвергаются шлифованию на круглошлифовальных станках.

Это необходимо для восстановления точной геометрической формы и подготовки базовых поверхностей под финальную операцию — нарезание резьбы.

6. Нарезание червячной резьбы

Это самая важная и ответственная операция, формирующая профиль витка.

Основные методы:

• Фрезерование. Самый распространенный метод, выполняемый на специальных червячно-фрезерных станках с использованием одно- или многозаходных фрез, чей профиль соответствует форме впадины между витками червяка. Вал и фреза совершают согласованное вращательное и поступательное движение. Метод производителен, но не обеспечивает высочайшей точности.
• Шлифование. Применяется для высокоточных валов и валов, прошедших закалку (цементацию, азотирование), которые невозможно обработать резанием. Используются шлифовальные круги, профилированные соответствующим образом. Медленный, но значительно более точный метод, позволяющий получить минимальные шероховатость и отклонения профиля.
• Нарезание резьбонарезными головками. Менее распространенный способ, аналогичный нарезанию резьбы на винтах.

7. Контроль качества

Готовый вал подвергается всесторонней проверке:

• Геометрия профиля. Проверяется шаблонами или на оптических измерительных приборах.
• Шаг и угол подъема витка. Контролируются прецизионными приборами.
• Радиальное и торцевое биение. Измеряется с помощью индикаторных головок при вращении вала в центрах.
• Твердость. Проверяется твердомерами Роквелла или Бринелля на шейках и на витках.
• Шероховатость поверхности. Контролируется профилометром-шагомером.

Частые дефекты и способы их избежать

Неточный профиль витка

Причина: неправильная настройка станка, износ или повреждение инструмента, ошибки в программе управления.

Предотвращение: регулярная настройка и калибровка станка, своевременная замена или заточка инструмента, контроль размеров и профиля шаблонами или измерительными приборами.

Недостаточная твердость

Причина: неправильные режимы или контроль термообработки, некорректный выбор материала.

Предотвращение: строгое соблюдение технологического режима термообработки, использование проверенных материалов, проведение контроля твердости после обработки.

Раковины и трещины на поверхности

Причина: дефекты исходного материала (например, включения, пористость), перегрев при шлифовке.

Предотвращение: выбор качественного материала, правильный подбор и контроль режимов шлифовки, охлаждение, визуальный и дефектоскопический контроль.

Большое биение

Причина: ошибки при центрировании детали на станке, деформации после термообработки.

Предотвращение: тщательная подготовка и проверка базовых поверхностей, применение прецизионных приспособлений для центрирования, проведение термообработки с минимальными деформациями и последующей правкой.

Заключение

Технология изготовления червячного вала — это комплекс взаимосвязанных и высокоточных процессов: от правильного выбора стали и подготовки заготовки до филигранных операций нарезания и шлифования витков с обязательным промежуточным контролем.

Соблюдение каждого технологического этапа является залогом качества готового изделия, которое, в свою очередь, определяет долговечность, надежность и коэффициент полезного действия всего червячного редуктора.

Для изготовления червячных валов по вашим чертежам обращайтесь к нам!
