Давление при гидроабразивной резке

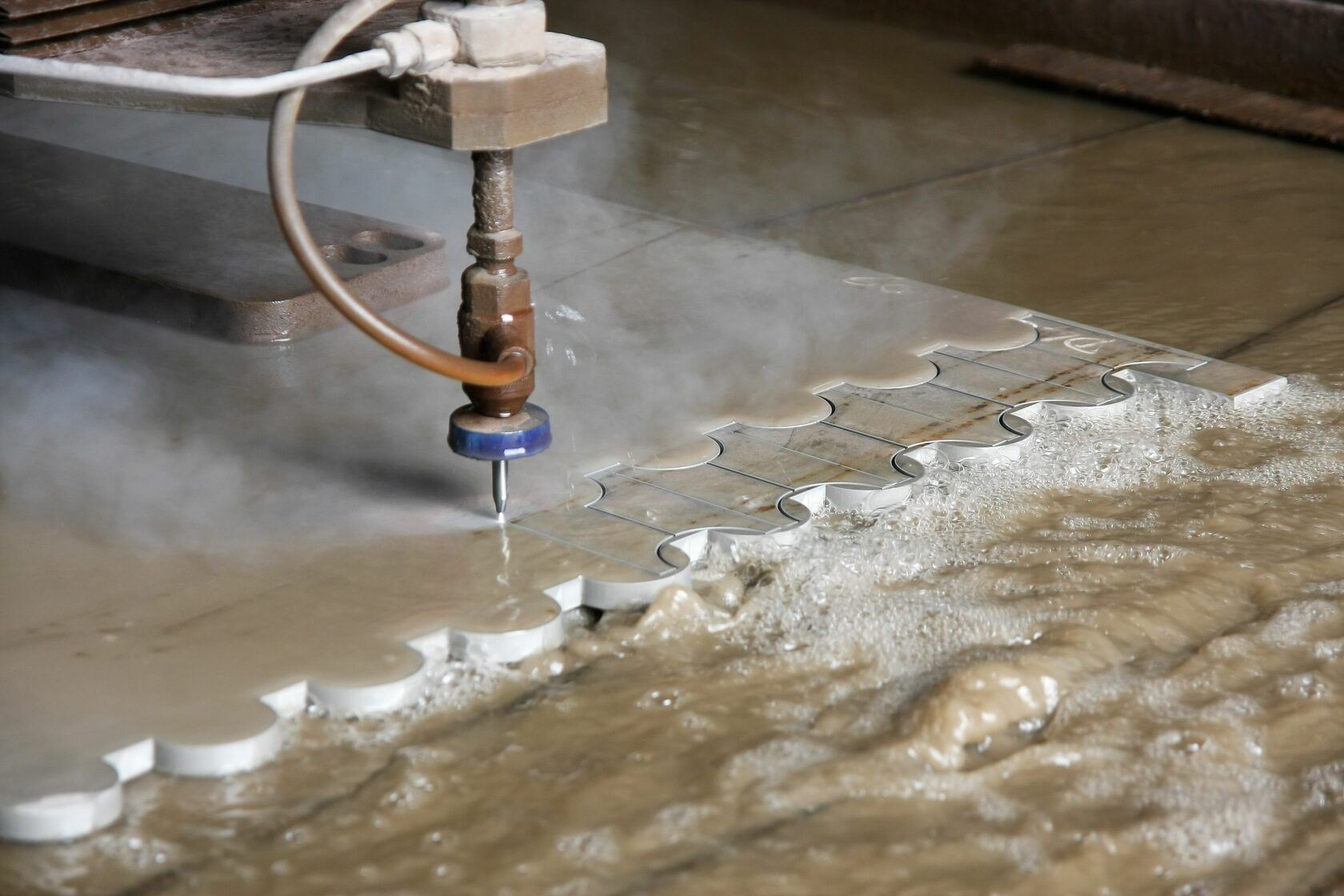

Гидроабразивная резка – это современная технология реза материалов струей воды с добавлением абразивного зерна, подаваемой под давлением через узкое сопло.

Именно высокое давление (часто превышающее 3000-4000 бар, а иногда достигающее и 6000) придает водяной струе необходимую кинетическую энергию, что совместно с абразивом позволяет обрабатывать самые твердые материалы.

В нашей статье мы подробно разберем роль давления для гидроабразивной резки, его влияние на различные аспекты обработки, способы регулировки и практические рекомендации для оптимального выбора этого параметра в различных условиях.

Содержание

• Роль давления в гидроабразивной резке
• Связь с процессом резки
• Таблица давления для разных материалов
• Регулировка давления: оборудование и методы
• Когда и зачем изменять давление
• Ограничения и проблемы
• Заключение

Роль давления в гидроабразивной резке

Закон Бернулли гласит, что давление и скорость жидкости взаимосвязаны: увеличение скорости потока сопровождается снижением давления, и наоборот. В гидроабразивной установке высокого давления насос сверхвысокого давления (НСД) преобразует мощность двигателя в высокое давление рабочей жидкости (воды).

Эта вода, ускоренная до скоростей, достигающих и превышающих скорость звука (около 900–1000 м/с и более), формирует кинетическую «режущую» струю. Когда в струю добавляется абразив (через систему подачи абразива), частицы уносятся водяным потоком и приобретают очень большую кинетическую энергию.

Именно удары этих ускоренных абразивных частиц вызывают микроскалывание и разрушение материала в зоне реза.

Связь с процессом резки

• Скорость резки. Чем выше давление, тем выше скорость струи и кинетическая энергия как самой воды, так и, что особенно важно, абразивных частиц. Это напрямую влияет на скорость продвижения реза: при прочих равных условиях увеличение давления позволяет резать быстрее. Однако зависимость не является строго линейной и ограничивается пределами сопротивления материала эрозии и прочностными характеристиками.
• Качество кромки. Давление оказывает двойственное влияние. С одной стороны, достаточное давление обеспечивает формирование ровной, острой кромки с минимальными заусенцами. С другой стороны, слишком высокое давление для конкретной задачи может привести к увеличению шероховатости, подрыву материала и ухудшению плоскостности реза, особенно в зоне выхода струи.
• Возможность реза. Для определённых толщины и плотности материала увеличение давления — ключевой фактор, обеспечивающий возможность реза. При недостаточном давлении струя не сможет эффективно прорезать материал насквозь, что сделает процесс резки слишком медленным или невозможным.

Таблица давления для разных материалов

Выбор давления – это всегда компромисс между скоростью резки, качеством кромки, ресурсом оборудования и экономической целесообразностью.
Примерные диапазоны и рекомендации:

Всегда начинайте с рекомендаций производителя оборудования и абразива, поскольку эти значения ориентировочные.

Фактическое оптимальное давление зависит от:

• Точного типа и марки материала. Например, твердость стали или структура камня.
• Требуемого качества кромки. Финишная обработка или черновая резка.
• Используемого сопла и подачи абразива. Диаметр отверстия и износ влияют на энергетику струи.
• Желаемой скорости резки.

Регулировка давления: оборудование и методы

Давление в современных гидроабразивных станках не является фиксированным параметром, а служит инструментом для адаптации процесса резки к различным задачам.

Оборудование для регулировки:

• Гидравлическая блокировка насоса. Путём изменения расхода гидравлического масла, которое приводит в движение плунжеры интенсификатора, достигается плавное регулирование давления в широком диапазоне (от 100-200 бар до максимальных значений, достигающих нескольких тысяч бар). Этот метод является основным для управления давлением.
• Датчик давления и система ЧПУ станка. Давление непрерывно контролируется датчиком, который передаёт данные в систему ЧПУ. По программе или команде оператора система управляет гидравлическим блоком насоса, устанавливая заданное давление.
• Ручной или полуавтоматический редукционный клапан. Может использоваться для точной тонкой настройки или снижения давления после насоса, однако как основной метод регулировки применяется редко.

Когда и зачем изменять давление

• Подбор под материал и толщину. Цель – найти оптимальный баланс между скоростью резки и качеством результата.
• Минимизация износа.
• Улучшение качества на финальных проходах или при работе с тонкими материалами.
• Обход дефектов материала.
• Экономия энергии.
• Нерезающие операции.

Специалистам рекомендуется вести журнал настроек для разных материалов и толщин, фиксируя параметры — давление, скорость резки, диаметр режущей головки, подачу абразива (г/мин) и получаемое качество. Это существенно ускорит настройку новых задач и повысит эффективность работы.

Ограничения и проблемы

Высокое давление – это не только плюсы, но и источник специфических проблем.

Ускоренный износ компонентов:

• Насос (НСД). Плунжеры, уплотнения, обратные клапаны работают в экстремальных условиях. Чем выше давление, тем быстрее изнашиваются уплотнения, и требуется их замена. Прямое влияние на стоимость эксплуатации.
• Линии высокого давления. Гибкие трубки или рукава подвержены усталостному разрушению. Максимальное давление значительно снижает их ресурс и повышает риск опасной протечки.
• Сопло (водяное) и фокусирующая трубка (смешивающая). Высокая скорость воды и абразива вызывает эрозионный износ внутренних поверхностей. Скорость износа напрямую зависит от давления и расхода абразива. Поврежденное сопло ухудшает качество струи и резки.

• Энергопотребление. Снижение давления по возможности – прямой путь к экономии электроэнергии.
• Опасность работы. Утечка воды под давлением 4000 бар представляет серьезную опасность травмирования персонала. Чем выше давление, тем выше опасность.
• Шум и вибрации. С увеличением давления обычно растет и уровень шума от струи и вибрации в гидроабразивной установке.

Заключение

Давление – фундаментальный параметр в гидроабразивной резке, требующий осознанного подхода, поскольку оно напрямую определяет скорость, качество получаемой детали, долговечность оборудования и экономику всего процесса в целом.
