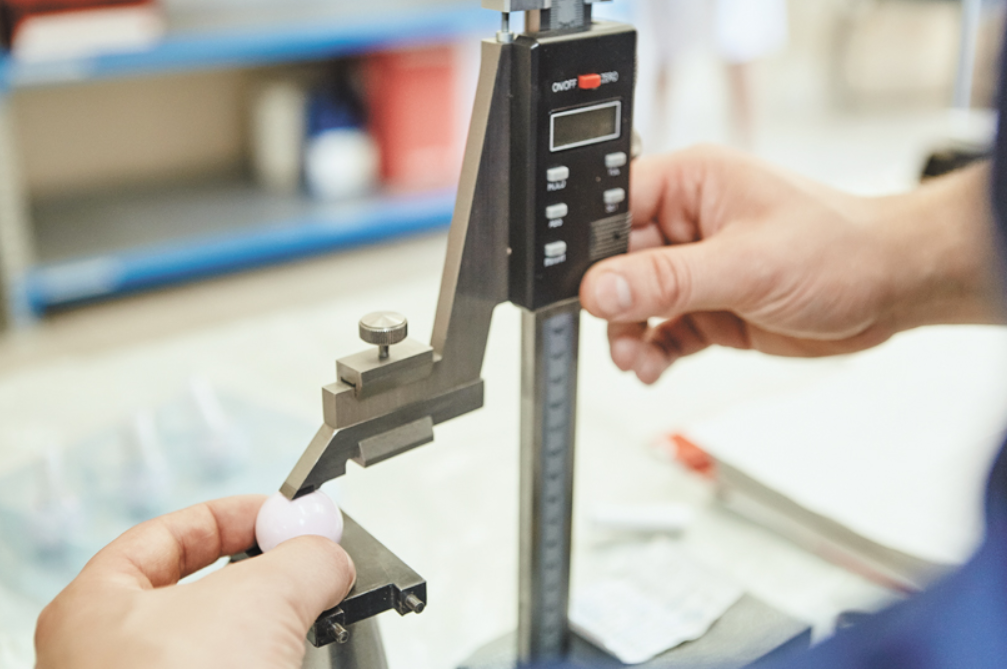

Контроль качества металла

Металл остается главным конструкционным материалом в промышленности, строительстве и машиностроении. От его свойств зависит надежность мостов и высотных сооружений, корпусов кораблей и подводных лодок, магистральных трубопроводов, авиационных двигателей и деталей шасси, а также многого другого.

В нашей статье мы расскажем, почему так важен контроль качества металла на производстве, когда и на каких этапах он выполняется, а также какими методами проверяется это самое качество.

Содержание

• Почему контроль качества необходим
• Этапы

• Методы неразрушающего контроля
• Разрушающие методы
• Нормативная база
• Как часто нужно проводить
• Заключение

Почему контроль качества – это важно?

Дефект, незамеченный на этапе производства или приемки, может привести не только к финансовым потерям, но и к техногенной катастрофе.

Именно поэтому система контроля качества металла – это критически важный процесс, пронизывающий все стадии жизненного цикла изделия.

В современной промышленности контроль опирается на:

• Нормативную базу (ГОСТы, ISO).
• Неразрушающий контроль.
• Классические разрушающие испытания.

Этапы контроля качества

1. Входной контроль сырья и материалов

На первом этапе проверяется металлопрокат, поковки, литье и сварочные материалы, поступающие на предприятие с целью исключить попадание в производство материалов с несоответствием химического состава, механических свойств или наличием внутренних расслоений.

Объекты проверки: листы, трубы, прутки, фасонный прокат, электроды, флюсы.

Проверяется:

• Наличие и подлинность сертификатов.
• Соответствие маркировки.
• Толщина, диаметр.
• Наличие скрытых расслоений.

2. Контроль в процессе производства

Операционный контроль выполняется во время изготовления детали или сварки конструкции и позволяет немедленно корректировать технологический режим, не дожидаясь окончания работ.

Контролируется:

• Температура термообработки (закалка, отпуск, нормализация).
• Режимы сварки (сила тока, скорость, защита газа).
• Пооперационный контроль размеров.
• Предварительная дефектоскопия.

3. Приемочный контроль готовой продукции

Финальная стадия, на которой принимается решение о годности изделия. Комплекс испытаний максимально приближен к реальным условиям эксплуатации:

1. Гидравлические и пневматические испытания.
2. Полный неразрушающий контроль сварных соединений.
3. Полный спектр механических испытаний образцов-свидетелей.

Основные методы неразрушающего контроля

Неразрушающий контроль позволяет оценить целостность и свойства металла без его повреждения.

Ультразвуковая дефектоскопия

Метод основан на прохождении высокочастотных волн через металл. Дефекты (трещины, поры, непровары) отражают волну, которая фиксируется прибором.

Преимущества:

• Огромная глубина проникновения (до 10 метров).
• Высокая чувствительность к плоскостным дефектам (трещинам).
• Безопасность для персонала (в отличие от радиации).
• Мобильность оборудования.

Радиографический контроль

На снимке участок с внутренним дефектом дает затемнение (для газовых пор) или просветление (для шлаковых включений).

Особенности:

• Дает документальное подтверждение.
• Незаменим для контроля сварных швов сложной конфигурации.
• Позволяет объективно оценить форму и размер дефекта.

Капиллярный метод

Используется для выявления поверхностных трещин в любых металлах. На очищенную поверхность наносится пенетрант (специальная проникающая жидкость), который затягивается в полости дефектов, после чего наносится проявитель, и все недостатки становятся видны.

Магнитопорошковый

Работает только с ферромагнитными сплавами (чугун или сталь). Магнитное поле вытягивает порошок к месту дефекта, тем самым позволяя определить даже мельчайшие волосные трещины.

Вихретоковый

Эффективен для контроля труб, прутков и листового проката. Датчик создает в металле вихревые токи, нарушение течения которых (из-за дефекта) меняет параметры электромагнитного поля.

Его преимущества: высокая скорость, возможность автоматизации, бесконтактность.

Подробнее про неразрушающий контроль читайте в нашей отдельной статье.

Разрушающие методы испытаний

Подразумевают разрушение образцов для получения точных количественных характеристик прочности.

Механические испытания

Металлографические исследования

Изучение структуры металла под микроскопом делится на два уровня:

1. Макроанализ. Выявляет флокены, рыхлоты, ликвацию, общую макроструктуру излома.
2. Микроанализ. Позволяет оценить величину зерна, наличие неметаллических включений, структуру закаленных слоев, что важно для термообработанных деталей.

Химический анализ и спектрометрия

Современные оптико-эмиссионные спектрометры позволяют за секунды определить точный химический состав марки стали, включая:

• Легирующие элементы (хром, никель, молибден, ванадий, титан).
• Углерод (C).
• Примеси (сера, фосфор).

Это необходимо для подтверждения марки материала, так как даже незначительное отклонение по углероду меняет свариваемость и прочность.

Нормативная база

Контроль качества жестко регламентирован. На территории РФ и в международной практике действуют различные системы стандартов:

• ГОСТ – система государственных стандартов России.
• ISO – международные стандарты, обеспечивающие единые требования по всему миру.
• ASTM – стандарты Американского общества по испытаниям и материалам. Часто применяются в нефтегазовом секторе и при производстве оборудования для экспорта.

Как часто необходимо проводить контроль качества металла на производстве?

Периодичность контроля устанавливается технологической документацией и зависит от типа производства:

• Штучное производство – контроль каждой операции.
• Серийное производство – периодические испытания (раз в смену или раз в партию) и выборочный контроль (например, 5–10 % от партии).
• Обязателен контроль после каждой термической обработки, при смене партии сырья, после смены сварочного оборудования.

Заключение

Таким образом, комплексный подход, объединяющий три уровня контроля, позволяет предотвратить выпуск потенциально опасных изделий:

1. Входной контроль отсекает некачественное сырье до начала производства.
2. Операционный минимизирует риск технологических нарушений.
3. Приемочный гарантирует готовность к эксплуатации.

Инвестиции в качественную диагностику на ранних этапах производства всегда многократно окупаются за счет снижения затрат на ремонт, простои оборудования и предотвращения аварий.
