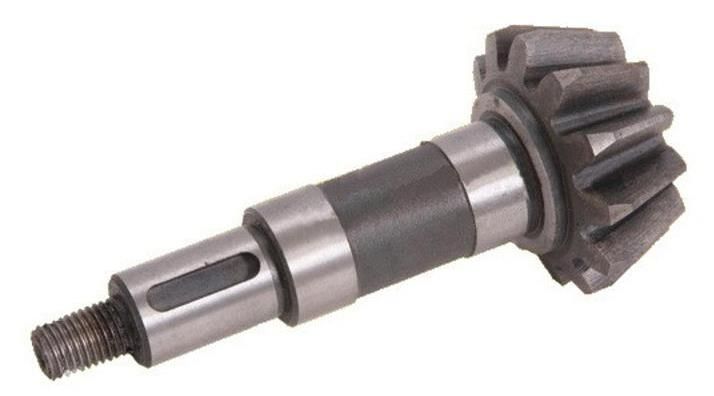

Технологический процесс изготовления вала-шестерни

Вал-шестерня – это ключевой компонент множества механизмов, который объединяет в себе функции вала (передача крутящего момента) и шестерни (зацепление с другими зубчатыми колесами).

Эти детали являются сердцем редукторов, коробок передач, двигателей и других промышленных агрегатов. От их качества и точности напрямую зависит КПД, надежность и долговечность всей конструкции.

Соблюдение строгого технологического процесса на каждом этапе изготовления – не просто рекомендация, а необходимое условие для создания детали, отвечающей всем эксплуатационным требованиям.

В нашей статье мы расскажем вам об этом подробнее.

Содержание

• Выбор материала
• Подготовка заготовки
• Предварительная термическая обработка
• Механическая обработка
• Окончательная термическая обработка
• Отделка и упрочнение
• Контроль качества
• Заключение

1. Выбор материала

Выбор материала диктуется условиями будущей работы детали: величиной нагрузок, скоростью вращения, наличием ударных воздействий и требований к износостойкости.

Наиболее распространены легированные стали, такие как:

• 40Х. Хромистая сталь, широко применяемая для средненагруженных деталей. Обладает хорошей прочностью и прокаливаемостью.
• 20ХН3А. Хромоникелевая сталь, используемая для ответственных и сильнонагруженных валов-шестерен, часто подвергаемых цементации.
• 18ХГТ. Хромомарганцевотитановая сталь, отлично подходящая для цементации. Титан повышает прочность и вязкость сердцевины.

Критериями выбора служат возможность последующей термообработки и достижение необходимого сочетания твердости поверхности и вязкой сердцевины.

2. Подготовка заготовки

Исходная форма будущего вала-шестерни создается одним из методов:

• Прокат. Экономичный вариант для мелкосерийного производства. Заготовка отрезается от металлического прутка круглого сечения.
• Поковка или штамповка. Подходит для крупносерийного производства и ответственных деталей. Эти методы позволяют сформировать приближенную к конечной форме заготовку, улучшить механические свойства металла за счет образования целесообразной макроструктуры волокон и сократить отходы при механической обработке.

3. Термическая обработка (предварительная)

Перед механической обработкой заготовка часто подвергается отжигу или нормализации с целью снять внутренние напряжения, возникшие при предыдущей обработке, измельчить зерно и привести структуру металла к однородному состоянию, что значительно облегчает последующую обработку резанием и обеспечивает ее стабильность.

4. Механическая обработка

Это этап придания детали точных геометрических форм и размеров.

Выполняется в строгой последовательности:

1. Черновая обработка. На токарных станках с заготовки снимается основной припуск, формируются основные цилиндрические поверхности, торцуются концы.
2. Чистовая обработка. Проводится для достижения точных размеров, предусмотренных чертежом, и обеспечения правильной геометрии поверхностей, которые будут подвергаться термообработке.
3. Формирование зубчатого венца. Наиболее критичная операция. Зубья нарезаются на специализированном оборудовании:
   • Зубофрезерование. Самый распространенный метод, использующий червячную фрезу. Подходит для широкого спектра модулей и чисел зубьев.
   • Зубодолбление. Применяется для конических или прямозубых колес, а также в случаях наличия конструктивных препятствий (например, буртов), которые затрудняют применение фрезерования.
   • Накатывание. Бесстружечный метод формирования зубьев путем пластической деформации под давлением. Повышает прочность поверхности и производительность, обычно используется для серийного производства и деталей с небольшими модулями.

5. Термическая обработка (окончательная)

Для придания детали необходимых характеристик прочности проводится упрочняющая термообработка:

1. Закалка. Деталь нагревается до высокой температуры и быстро охлаждается.
2. Отпуск. Далее нагрев до более низких температур снимает внутренние напряжения и придает металлу требуемое сочетание твердости и вязкости.

6. Окончательная отделка и упрочнение

После термообработки деталь коробится, поэтому необходимы финишные операции:

1. Шлифование. Круглое шлифование посадочных поверхностей (под подшипники, уплотнения) и шлифование зубьев для обеспечения высочайшей точности геометрии, низкой шероховатости и правильного профиля зуба.
2. Химико-термическая обработка. Для повышения износостойкости часто применяют азотирование или цементацию. Для локального упрочнения шейки вала используют закалку токами высокой частоты.

7. Контроль качества

Каждая готовая деталь проходит многоуровневый контроль:

• Проверка всех размеров калибрами и микрометрами.
• Измерение твердости на твердомерах Роквелла или Бринелля.
• Контроль шероховатости профилометром или образцами сравнения.
• Проверка параметров зубчатого зацепления на зубомерах и контрольных станках: шаг, профиль зуба и направление, биение.

Заключение

Изготовление вала-шестерни – это сложный, многоступенчатый технологический процесс, сочетающий в себе методы формообразования, термообработки и финишной отделки.

Каждый этап, от выбора стальной заготовки до финального микроскопического контроля, критически важен.

За изготовлением валов-шестерней по вашим чертежам обращайтесь к нам!
