Литье алюминия под низким давлением

Литье под низким давлением (ЛНД) — это технология получения высококачественных алюминиевых отливок, при которой металл управляемо подается в заполняемую форму (кокиль) под воздействием сравнительно низкого избыточного давления газа (обычно 0,2–0,8 бар), создаваемого в закрытой печи-тигле с расплавленным металлом.

Основная суть метода заключается в обеспечении плавного, контролируемого и направленного заполнения формы под постоянным металлостатическим подпором. Это обеспечивает превосходные эксплуатационные характеристики отливок и делает технологию актуальной для ответственных изделий в автомобильной, аэрокосмической и других высокотехнологичных отраслях.

В нашей статье мы подробно рассмотрим принцип работы этого метода, этапы процесса, сравним с другими методиками литья и расскажем про его недостатки и ограничения.

Содержание

• Принцип работы технологии
• Этапы литья
• Преимущества
• Области применения
• Недостатки и ограничения
• Таблица сравнения с другими методами литья
• Часто задаваемые вопросы
• Заключение

Принцип работы технологии

Процесс происходит на специализированной установке, основными компонентами которой являются:

1. Герметичная печь-тигель. Содержит расплавленный алюминий и обеспечивает поддержание необходимой температуры металла. Печь герметична для создания избыточного давления газа.
2. Выдвижная питающая труба (горизонтальная или вертикальная). Стальной, жаропрочный элемент, погруженный одним концом в расплав, а другим соединенный с полостью формы.
3. Пресс-форма (кокиль). Массивная металлическая форма, устанавливаемая и фиксируемая над питающей трубой, где происходит формирование отливки.
4. Система управления давлением. Включает точные контроллеры и исполнительные механизмы для подачи и сброса газа (обычно сухого воздуха или азота) в тигель. Обеспечивает поддержание заданной кривой давления для плавного и контролируемого заполнения формы.

Этапы литья

1. Плавильная подготовка. Алюминиевый сплав расплавляется и доводится до расчетной температуры в тигле под обычной атмосферой.
2. Установка и смыкание формы. Кокиль устанавливается на машину и плотно прижимается к поддону или верхней части питающей трубы.
3. Подача давления. Электромагнитный клапан открывается, и в герметизированный воздушный колпак тигля подается инертный газ. Давление повышается по заданной программе.
4. Заполнение формы. Под действием давления расплав поднимается по питающей трубе и поступает в полость кокиля, заполняя её снизу вверх, плавно и без турбулентности, вытесняя воздух через вентиляционные каналы.
5. Кристаллизация. После полного заполнения давление поддерживается в течение времени, необходимого для затвердевания отливки. Это ключевой фактор для гарантии подпитки усадочных раковин направленным потоком жидкого металла под давлением.
6. Сброс давления. После затвердевания отливки давление в тигле сбрасывается до атмосферного. Незатвердевший металл внутри трубки стекает обратно в тигель (для систем с вертикальной трубой).
7. Раскрытие формы и съём. Кокиль раскрывается, готовая отливка извлекается. Питающая магистраль может охлаждаться или очищаться от корки.
8. Подготовка к следующему циклу. Повторение шагов 2–7.

Преимущества

• Высокая плотность и отсутствие газовой пористости. Направленная кристаллизация под избыточным давлением минимизирует образование газовых пор и усадочных раковин.
• Отличное качество поверхности. Плавное заполнение формы без разбрызгивания и окисления даёт гладкую поверхность, часто требующую минимальной механической обработки.
• Высокая размерная точность и стабильность. Хорошее воспроизведение сложного контура формы позволяет изготавливать детали с высокой геометрической сложностью и стабильными размерами.
• Возможность отливки тонкостенных изделий. Минимальная толщина стенок может достигать 2–3 мм при сохранении высокой прочности и герметичности.
• Металлургическая однородность. Отсутствие турбулентности при заполнении снижает риск появления вторичных фаз или неоднородностей структуры.
• Высокий выход годного. Минимальные потери металла за счёт отсутствия лишних литников и минимизации облоя, а также возврат незатвердевшего расплава в печь.
• Отличная герметичность. Слитность материала делает отливки пригодными для деталей, работающих под давлением жидкостей или газов.
• Механические свойства. Сочетание высокой плотности и однородности обеспечивает характеристики, близкие к свойствам кованых или штампованных изделий.
• Хорошая воспроизводимость и автоматизация. Процесс легко поддается автоматизации и мониторингу параметров.

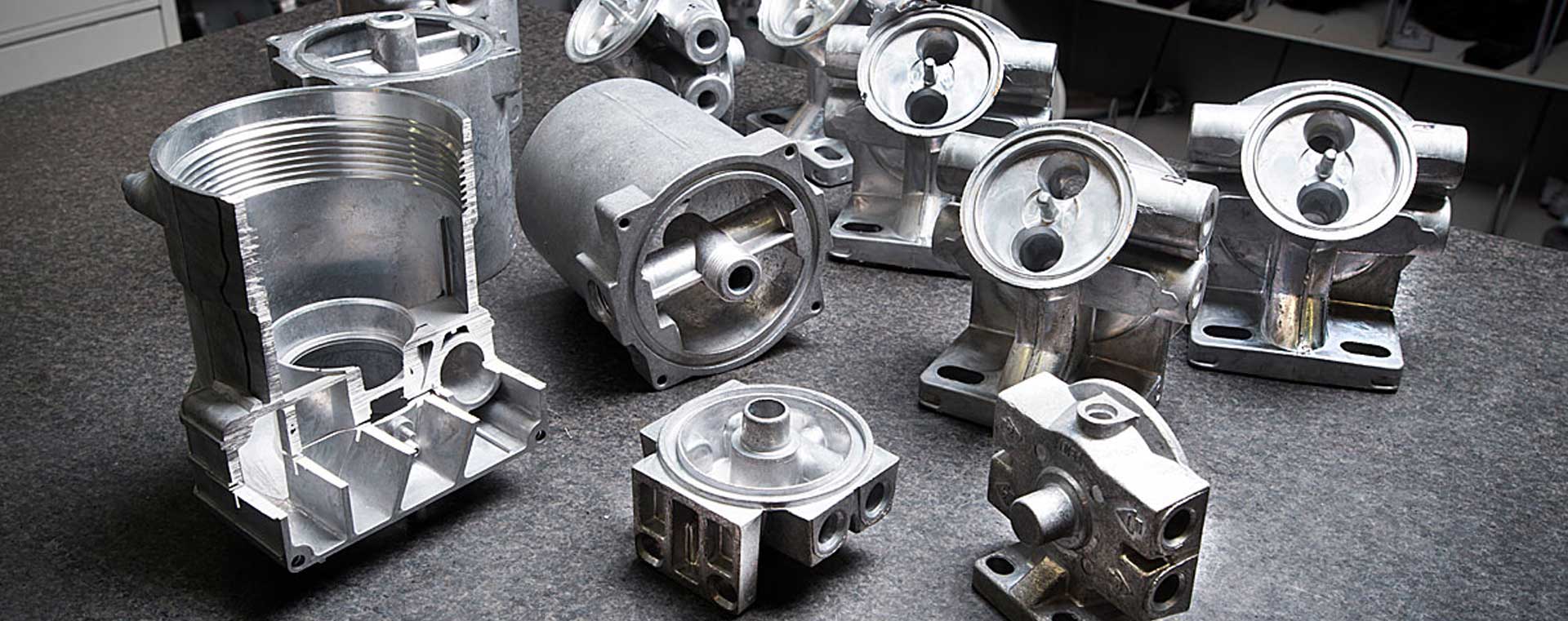

Области применения

Технология литья под низким давлением незаменима там, где требуются высокопрочные, плотные и герметичные детали сложной формы:

• Автомобилестроение: колесные диски (в т.ч. forged-like), рычаги подвески, поперечины, поршни, корпуса коробок передач и КПП, рулевые колонки, детали тормозных систем.
• Авиация и космонавтика: детали подвески шасси, корпуса топливной аппаратуры, элементы силовых конструкций планера, корпуса приборов, гидрофитинги.
• Электротехника и электроника: герметичные корпуса приборов, компрессоров кондиционеров, блоков управления; радиаторы.
• Светотехника: прочные и сложные корпуса фар, опорные конструкции светильников.
• Арматуростроение и сантехника: корпуса кранов, вентилей, запорной арматуры с высокими требованиями к герметичности.

Недостатки и ограничения литья под низким давлением (ЛНД)

• Совмещение плавки и литья. Расплав находится внутри тигля машины ЛНД, что ограничивает возможность быстрой смены сплава и требует тщательного контроля его качества и состава.
• Ограничения по габаритам и массе. Максимальная высота детали ограничена рабочим ходом машины и длиной питающей трубки, что усложняет управление гидростатическим напором. Типичная масса отливок варьируется от долей килограмма до 20–50 кг, при этом основная часть производства сосредоточена в диапазоне 1–20 кг. Изготовление очень крупных деталей технологически и экономически затруднено.
• Высокие капитальные затраты. Стоимость установки ЛНД (машина, печь, кокили) значительно выше, чем у традиционного гравитационного литья в кокиль.
• Ограниченная номенклатура инвестиционных форм. Из-за значительных затрат на изготовление кокилей метод рентабелен преимущественно для средне- и крупносерийного производства.
• Дефекты. Непроплавы, недоливы, заполнение холодным металлом, обломки питающей трубы от оксидации стенки, пригар, дефекты по лакунам.
• Требовательность к качеству расплава и состоянию питающей трубы. Необходим строгий контроль содержания водорода, температуры расплава и состояния поверхности формы. Важна своевременная очистка и техническое обслуживание оболочки питающей трубки для предотвращения дефектов.

Таблица сравнения с другими методами литья алюминия

Часто задаваемые вопросы

Каковы главные причины выбрать ЛНД? Когда выбор обоснован?

ЛНД выбирают при необходимости получить плотные, герметичные и прочные детали сложной формы, которые нельзя изготовить штамповкой или гравитационным литьём, и при объёмах производства, оправдывающих инвестиции.

Почему отливки ЛНД получаются плотными и герметичными?

Плотность и герметичность достигаются за счёт направленного снизу вверх заполнения формы и постоянной подпитки жидким металлом под избыточным давлением во время кристаллизации.

Каковы ограничения по размеру и сложности деталей?

Максимальный размер ограничен длиной питающей трубки и ходом машины (обычно до 1,5–2 м), а по сложности ЛНД позволяет изготавливать сложные детали с тонкими стенками, уступая лишь литью под высоким давлением.

Насколько автоматизирован процесс ЛНД?

Процесс ЛНД в современных установках в основном автоматизирован, включая управление давлением, температурой и перемещением форм, при этом оператор контролирует параметры и выполняет ручную очистку питающей трубы.

Является ли метод ЛНД доступной технологией? Каковы основные затраты?

Метод требует значительных капитальных вложений. Основные затраты: стоимость литейной машины, изготовление дорогостоящих высокопрочных пресс-форм, плавка и обслуживание оборудования.

Какие проблемы часто возникают при ЛНД и как их избежать?

• Облом питающей трубы – предотвращается строгим контролем гладкости стенок трубки, её эффективным охлаждением и нанесением защитного лакового покрытия между циклами.
• Холодные дефекты (недопрогревы) – устраняются за счёт точного контроля температуры расплава и формы.
• Размерные бракованные детали – минимизируются благодаря качественному техническому обслуживанию кокиля и правильной подготовке расплава.

Какие сплавы алюминия наиболее пригодны для литья под низким давлением (ЛНД)?

Чаще всего для ЛНД используются литейные алюминиево-кремниевые сплавы серии Al-Si, обладающие высокой жидкотекучестью и хорошими литейными свойствами:

• АК7 (А356)
• АК9 (A380)
• АК12 (413)
• АК5М (A319) и их модификации

Возможна также обработка доэвтектических и эвтектических сплавов с модифицированием. Деформируемые (кованые) сплавы для ЛНД не применяются.

Заключение

Литье под низким давлением заслуженно занимает место одной из наиболее технологически совершенных и эффективных технологий получения высококачественных алюминиевых отливок.

Чтобы не покупать дорогостоящее оборудование, обращайтесь за этой услугой к нам!
