Винтовой компрессор получил свое название из-за вращающихся винтообразных роторов, расположенных внутри корпуса компрессора и выполняющих непосредственное сжатие подаваемого газа. Благодаря профилю роторов, винтовые установки одновременно осуществляют всасывание и сжатие подаваемого воздуха. Возможность изменения частоты вращения роторов позволяет легко регулировать производительность компрессорных станций этого типа.

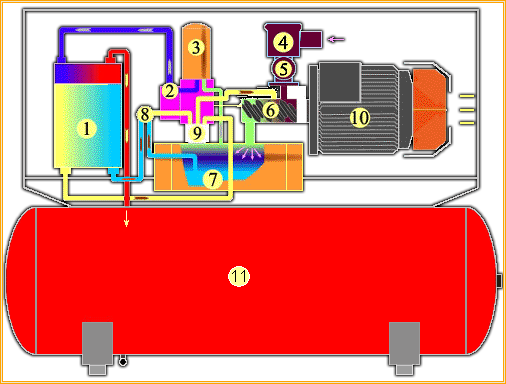

1. Комбинированный охладитель - масло-воздух
2. Клапан минимального давления
3. Фильтр тонкой очистки
4. Воздушный фильтр
5. Впускной клапан с электромагнитным управлением
6. Винтовой блок
7. Маслоотделитель
8. Термостат
9. Масляный фильтр
10. Электродвигатель
11. Ресивер

Цветовые обозначения:

description_compressors_clip_image002.jpg- всасываемый воздух

description_compressors_clip_image004.jpg- масло холодное/горячее

description_compressors_clip_blue.jpg- смесь воздух/масло

description_compressors_clip_image008.jpg- сжатый воздух
